多彩保护胶

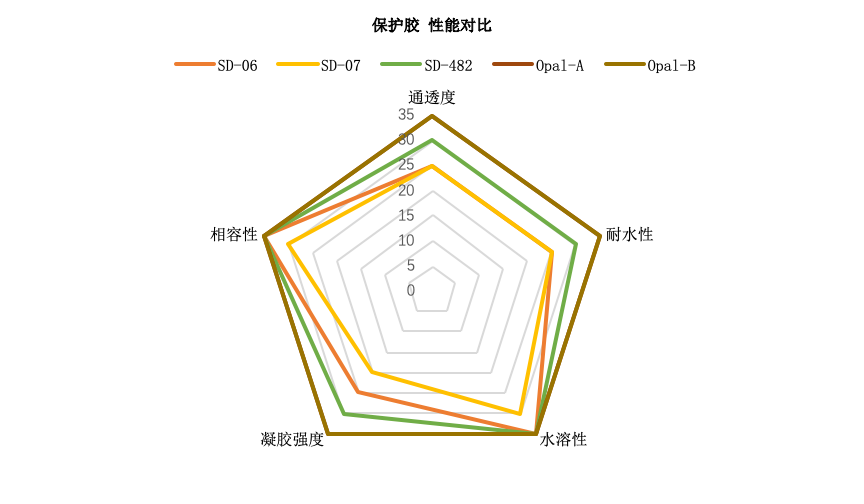

SD-06性价比高，与乳液匹配性好，适用于水包水多彩涂料，也可用于水包砂多彩涂料。

SD-07可制成膏状流体，具有极佳的触变性能，也可用于其他体系（化妆品、牙膏、油墨等）改善悬浮、调整流变。

SD-482具有出色的耐水性和性价比，适用于各种水性多彩体系。

长效溶胶级别Opal-A较传统保护胶更具稳定性，对乳液的宽容度高，适用于各种多彩体系。

经特殊改性处理的长效溶胶级别Opal-B与乳液有极好的相容性，有效成份高，添加量小，制备的彩点更具内聚力，尤其适用于厚质颗粒的多彩体系及含砂多彩涂料体系。

水温的影响：

当使用冷水或低于10℃时，Opuchem®保护胶的水合时间将会明显增加。

当使用热水或高于35℃时，Opuchem®保护胶的水合速度将会明显加快，可能会形成有软凝胶覆盖的结块。

当Opuchem保护胶被充分润湿后，可以提高预混合料的温度以提高水合速度。

水的硬度：

在非常硬的水中，钙和镁离子会降低Opuchem®保护胶的水合速度，对SD-07影响较明显。

硬水也会降低形成粘度结构的效率。

高浓度Opuchem®保护胶在去离子水或软水中稳定性最佳。

相容性：

Opuchem®保护胶产品是阴离子型的，不推荐用于含有阳离子化合物的配方中。

Opuchem®保护胶是完全的人工合成产品，钠、镁和锂盐与硅酸钠在一定的速度和温度下混合，产生无定型沉淀物，再通过高温处理形成部分结晶体，经过滤、洗涤、干燥及研磨后得到细腻的白色粉末。

Opuchem®保护胶呈片状结构，分散在水中形成片状晶体（二维无机聚合物），其理想结构是6个八面体结构的镁离子被夹在两层4个四面体硅原子中间，这些基团由20个氧原子和4个氢氧根实现电荷平衡。中间八面体结构里的二价镁提供12个正电荷。实际上单价锂会部分取代镁，由混合物来补充，理想化学结构式：Na⁺_0.7[(Si₈ Mg_5.5 Li_0.3)O₂₀(OH)₄]^-0.7，含0.7负电荷的晶胞在生产过程中被钠离子吸附在晶体表面，呈现中性。相邻的晶体因为共享钠离子成紧密状态。Opuchem保护胶晶体表面带有50-55mmol.100^-1的负电荷，边缘因为粒子的部分吸收带有正电荷，正电荷一般为4-5mmol.100^-1。静电吸引将溶液中的钠离子拉到晶体表面，而水分子渗透压趋向于分开钠离子。钠离子在分散后的Opuchem®保护胶晶体正反两面的扩散区建立平衡，形成双电层。当两晶体靠近时，它们的正电荷相互排斥，分散液呈现低粘度和牛顿型流动。

盐类、表面活性剂、助溶剂等活性物质加入Opuchem®保护胶分散液中，会降低对晶体表面钠离子起排斥作用的渗透压，导致双电层收缩，晶体边缘带的微弱正电荷与相邻晶体表面的负电荷相互作用。此过程持续发展形成卡屋结构—含Opuchem®、水和盐的体系会形成高触变的凝胶，该凝胶通过晶体的正负电荷吸引力聚集在一起。

Opuchem®保护胶对不同密度的材料都具有优异的悬浮性。基于电荷间的作用力，体系粘度受温度影响较小。剪切应力易破坏凝胶结构，Opuchem®保护胶比一般增稠剂表现出更强的剪切变稀状态。当高剪切力下，Opuchem®粘度很低，但不影响流动。当剪切应力去除后，晶体需要一定的时间来重新取向形成卡屋结构。
